Gr.5 titánötvözet járókerék

A hazai TC4-nek megfelelő Gr.5 titánötvözet névleges összetétele Ti-6Al-4V. Ez egy kétfázisú titánötvözet, amelynek molibdén egyenértéke 2,9 és alumínium egyenértéke 7,0. Számos előnnyel rendelkezik, beleértve a nagy szilárdságot, a nagy szívósságot, a jó plaszticitást, valamint a magas hőmérséklet- és korrózióállóságot{13}}. A titánötvözet járókerekek az aeromotorok kritikus elemei, és élettartamuk közvetlenül kapcsolódik a motor élettartamához, működési teljesítményük pedig közvetlenül befolyásolja az egész gép teljesítményét. A Gr.5 titánötvözetből készült integrált járókerekeket azonban régóta bonyolult és nehezen megmunkálható alkatrészeknek tekintik. Ez egyrészt a titánötvözetek fizikai és kémiai tulajdonságaiban rejlő rossz megmunkálhatóságnak köszönhető; másrészt azért, mert az integrált járókerekek nagy felületű csavarodásokkal és keskeny áramlási csatornákkal rendelkeznek. Ezért a titánötvözet járókerekek megmunkálási folyamata nagyon magas követelményeket támaszt a megmunkálási feltételekkel szemben, beleértve a szerszámgépeket, vágószerszámokat, rögzítéseket és folyamatokat. A nagy teljesítményű, összetett felületű alkatrész-megmunkálás precíz és hatékony végrehajtása kulcsfontosságú technológia a kínai repülőgép-alkatrészek általános gyártási szintjének és a termékek működési teljesítményének javításához. Jelenleg az öttengelyes CNC megmunkálóközpontok egy fejlett feldolgozási technológia, amelyet nagy pontosság és hatékonyság jellemez, és ezek a fő berendezések az összetett járókerék-alkatrészek megmunkálásához.


1. Mérettűrés
Az 1. ábrán egy Gr.5 titánötvözet járókerék látható, amelyet egy öt-tengelyű CNC megmunkáló központon dolgoznak fel, és a munkadarab szobahőmérséklete- szakítószilárdsági és mikroszerkezeti mutatói megfelelnek az AMS4928 szabványnak. A 2. ábrán a kész Gr.5 titánötvözet járókerék látható, nagy-vég külső átmérője 900 mm, kis-vég külső átmérője 200 mm, belső átmérője 150 mm és magassága 400 mm. A járókerék belső ürege bordázott, hogy megkönnyítse a csatlakozást és a tengelyhez való átvitelt. A járókerék kerekségének 0,05 mm-en belülinek kell lennie, a lapátok és a kerékagy felületi tűrésének 0,2 mm-en belül kell lennie, az egyéb tűrések pedig megfelelnek az ISO2768 szabvány követelményeinek.

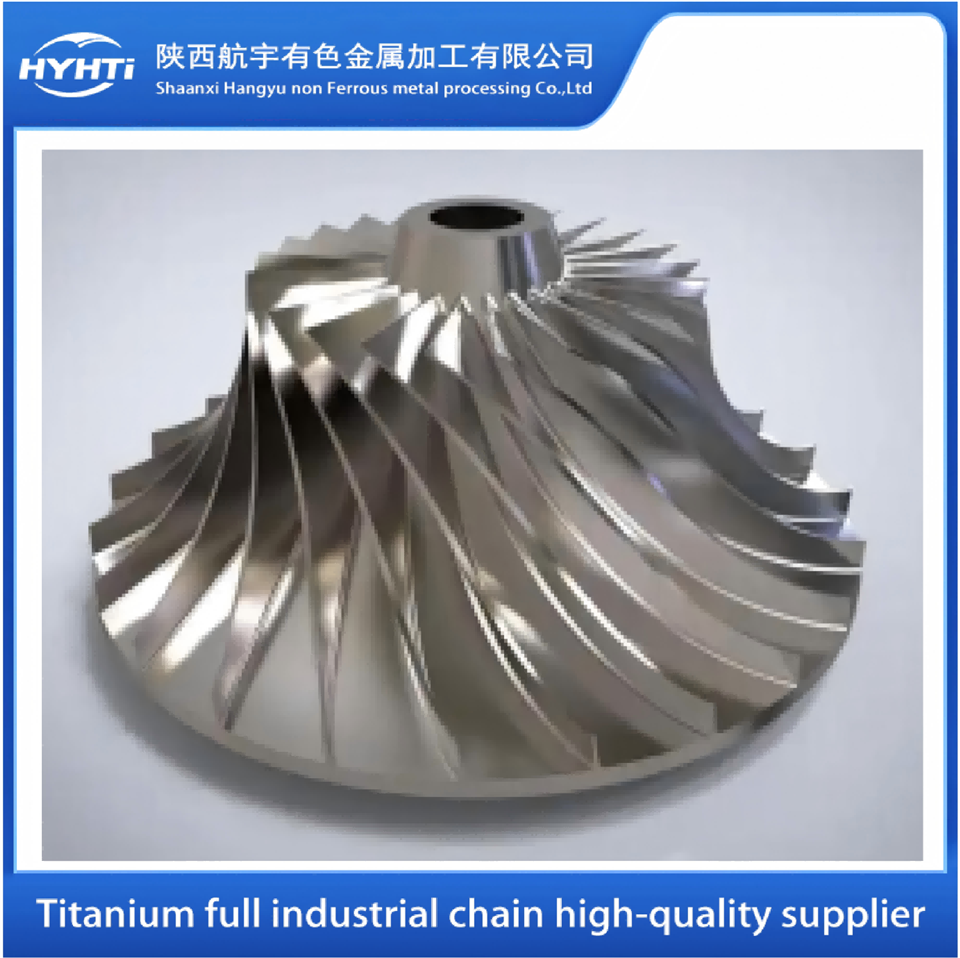

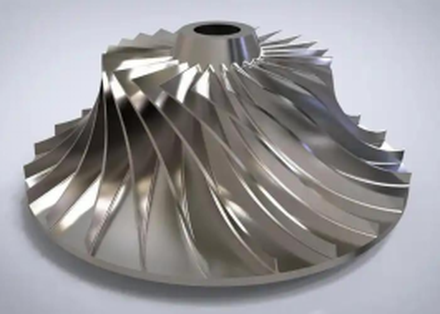

1. ábra Titánötvözet járókerék öt-tengelyű CNC megmunkálása 2. ábra Kész titánötvözet járókerék

2. Felületi érdesség
A megmunkálás után a Gr.5 titánötvözet járókerék felületének simának és laposnak kell lennie, repedések, sorja és homoklyukak nélkül. A felületi érdesség vizsgálatát érdességmérővel kell elvégezni, a külső felület érdességére vonatkozó követelmény Ra < 1,6 μm.

Az integrált járókerekek nagy csavarodással és keskeny áramlási csatornákkal rendelkeznek, így tipikus összetett -formájú alkatrészek. A titánötvözet mechanikai, fizikai és kémiai tulajdonságainak együttes hatása határozza meg nehezen-megmunkálható-tulajdonságait. A Gr.5 titánötvözet integrált járókerék egyesíti a titánötvözet nehéz megmunkálhatóságát az integrált járókerék összetett szerkezeti jellemzőivel, így rendkívül összetett alkatrészt alkot. A járókerék lapátok vékony{7}}falú alkatrészek, nagy túlnyúlásokkal, amelyek rossz merevséget eredményeznek, így hajlamosak deformációra és megmunkálási vibrációra a feldolgozás során, ami súlyosan befolyásolja a lapátok felületi minőségét. A vibráció elkerülése és a zaj csökkentése érdekében az integrált járókerekeknek nagyon magas dinamikus egyensúlyi követelményei vannak. A járókerekeket főként repülőgép-hajtóművekben, hajókban és víz alatti pilóta nélküli berendezések meghajtórendszereiben és más kritikus területeken használják.

A Gr.5 titánötvözet járókereket ultrahangos tisztítógéppel alaposan meg kell tisztítani, a mérettűrések mérése koordináta mérőgéppel történik, az ellenőrzési adatok megadásával. A megjelenés színének egységesnek és konzisztensnek kell lennie, sima és sík felülettel, és olyan hibák, mint a repedések, sorja és homoklyukak nem megengedettek. Egyedi fadobozokat használnak a csomagoláshoz és a szállításhoz, hogy elkerüljék a szállítás közbeni sérüléseket.


A cég 20 éve szakosodott titán, titánötvözetek, alumíniumötvözetek és más nem{0}}vas fémek kovácsolására, valamint precíziós alkatrészek mélymegmunkálására. Ez egy csúcstechnológiás-vállalkozás, valamint egy speciális, kifinomult és innovatív kis- és közép{4}}vállalkozás, amely 260 gyártóberendezés-készlettel van felszerelve, köztük HELLIER, DMG öt-tengelyes maró-eszterga kompozit megmunkáló központokkal, CNC portálmaró központokkal és koordináta-mérésekkel. A cég teljes ipari lánc mélyfeldolgozási képességgel rendelkezik a titántól és titánötvözet alapanyagoktól a járókerék alkatrészekig.
